一、用Na2O-Al2O3-H2O系状态图分析拜耳法循环过程：
有碱液A（k =4.0），加入一水硬铝石或软铝矾石，加热至2400C，溶解达到一定程度时，液相组 成点将由A点移至B点（k =1.65），然后适当冷却，加水稀释，则液相组成点沿k=1.65直线移 至C点，将该溶液冷却至300C，则因铝酸钠溶液形成过饱和溶液（过饱和度：C点 至 F点）， 根据在该条件下与之平衡的固相，将析出Al(OH)3，即三水铝石（Al2O3.3H2O）。因水解慢， 很难达到平衡，设水解至D点（k =4.0），再将水解母液蒸发浓缩，则组成点沿k =4.0直线移 至A点，完成了一个循环。

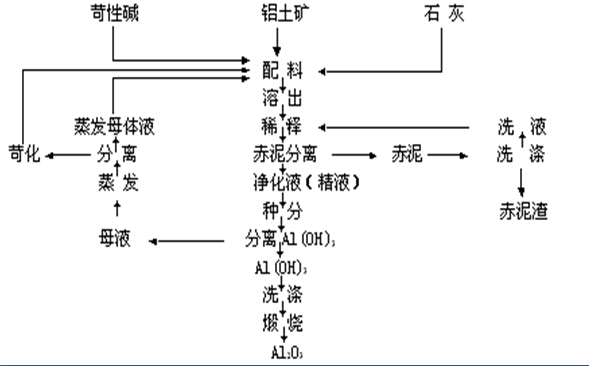

二、拜耳法工艺流程
工艺包括铝土矿制备、配料、溶出、赤泥分离洗涤、种分、氢氧化铝分离洗涤、煅烧、蒸发和 苛化 (苛化反应：Na2CO3 + Ca(OH)2 = 2NaOH + CaCO3 )

三、铝土矿制备包括水洗、粗破、中破、细磨

四、铝土矿矿浆预脱硅，矿浆进行溶出反应之前，须经预热，为防止矿浆在加热过程中形成的 水合铝硅酸钠（称硅渣）在预热器的管道和器壁上生成水垢，须经预脱硅：一般是950C，保温 6～8小时，使部分硅形成水合铝硅酸钠（称硅渣）除去。
